1*9光模块塑胶外壳

1*9光模块塑胶外壳(不对称模块)

产品名称:1*9光模块塑料外壳

产品品牌:誉丰塑胶外壳

产品分类:光模块塑料制品

产品材质:pc/abs

产品尺寸:3.95cm*2.55cm*0.95cm

是否定制加工:是

产品市场价格:1.20元/pcs(市场价格仅供参考,不作报价依据)

生产厂家:誉丰塑胶制品厂

其他备注:如有需要请联系电话:18588455491

说起1*9光模块塑胶外壳,人们出场也称之为1*9光模块塑料外壳.首先需要说一下1*9光模块的构造

光模块的构造

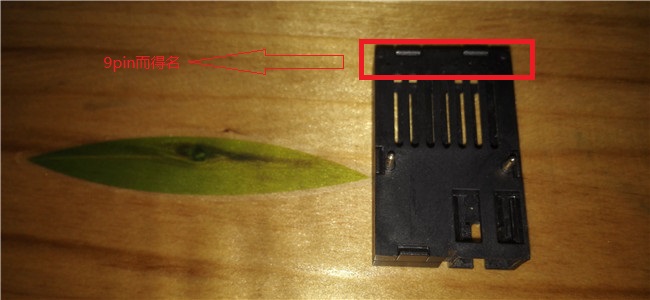

1*9光模块主要是因为封装为1*9.我们我们常称为这种光模块为9针光模块,或者称为9pin光模块,产品最早产生的时间是在1999年,1*9光模块通常直接固定(固化)在通讯设备的pcba板上面,通常用作固定光模块.如图为光模块的9pin位置.

1*9光模块因9pin而得名

1*9pin是光模块早期最常见的封装形式,同时市场需求量非常大,现在市场上主要应用在光纤收发器上面,同时在PDH光端机,光纤交换机,单多模转换器等工业控制领域也较长使用。

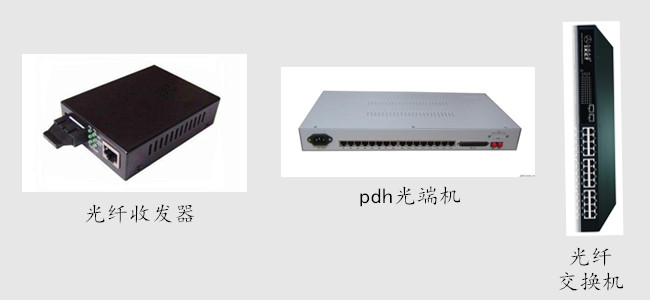

1*9光模块主要用于光纤收发器,光端机,光纤交换机

光模块外壳的组成

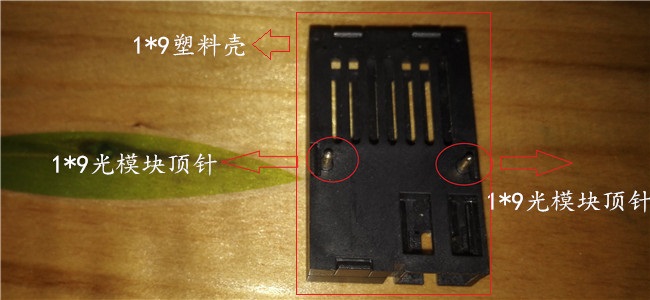

光模块的塑胶外壳主要有两部分,第一部分为塑胶壳,另外一部分为顶针,顶针旁有九个小孔,其中两个顶针专门用来固定光模块使用的,通过这两个部分组成的光模块在稳定性和实用性方面已经得到初步认可.

光模块的组成分为两个方面

光模块外壳的发展

光模块外壳的发展主要是跟光模块发展息息相关,所以我们需要提前讲一下光模块的发展

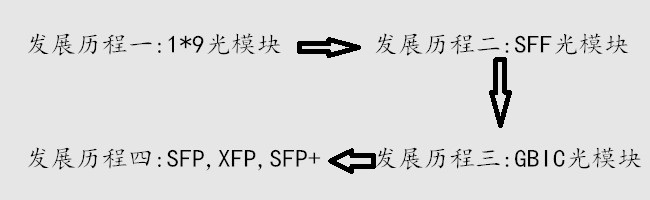

光模块的发展总计有四个阶段

发展历程一:1*9光模块

发展历程二:SFF光模块

发展历程三:GBIC光模块

发展历程四:SFP,XFP,SFP+

光模块发展的四个阶段

光模块外壳发展也包含了四个阶段

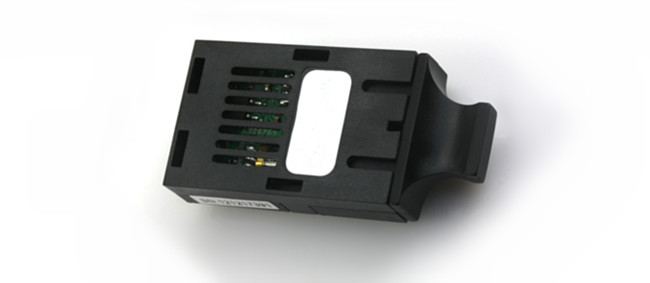

1*9光模块塑胶外壳,如图

1*9光模块塑胶外壳

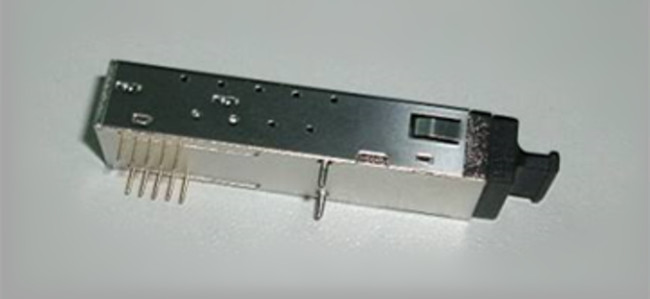

SFF光模块外壳,如图

SFF光模块外壳

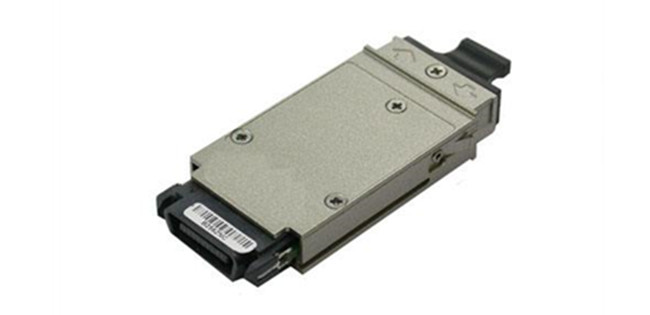

GBIC光模块外壳,如图

GBIC光模块外壳

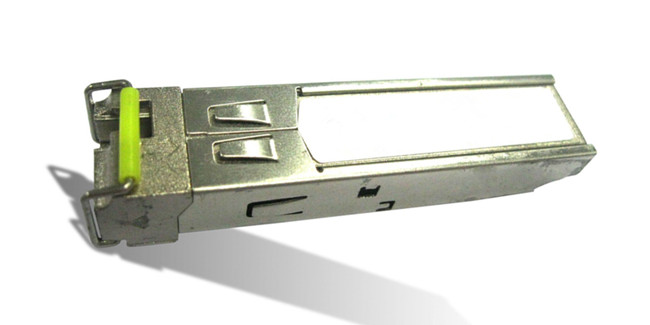

SFP,XFP,SFP+光模块外壳,如图

SFG,XFP,SFP+光模块外壳

因为现在更多的人使用的是1*9光模块,所以今天我们重点讲1*9光模块外壳,这种外壳因为其稳固和性能比较优良,在工业上被大量进行使用.

1*9光模块外壳的不对称性

这个主要是在设计方面使用了单芯片方案技术,在单芯片方案中,使用一支集成的所有功能的芯片,这样这个芯片可以替代各种各样的激光器驱动芯片(LDD)和限幅放大器(LA),这样的好处很显然意见,用1个芯片代替了多个(最少两个)芯片,这样有一个最好的优势,就是光模块变小了,节省了模块空间,PCB走线更加方便,节省了pcb空间,方案更加简单,光模块更加的稳定,大大简化光模块的生产制造过程,给用户节省了大量的成本更低。

所以说光模块的外观设计主要是根据光模块的用途来进行方案设计的.

1*9光模块外壳区分

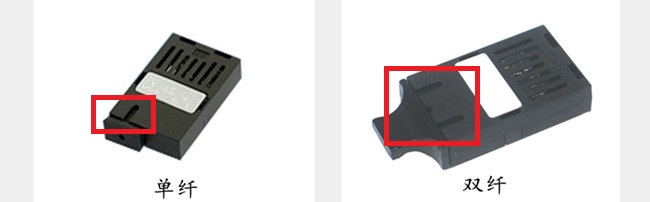

光模块外壳主要是单纤和双纤两种,我们通常根据正面的凹陷处查看,如果是单纤就一处凹陷,如果是双纤,会出现两处凹陷,这样购买光模块塑胶外壳就可以一眼进行识别,如图.

光模块外壳单纤和双纤的区别
