在前面我们讲过1*9不对称光模块塑胶外壳,今天我们讲的是单纤双向光模块塑胶外壳,虽然有极小差微的区别,但是使用上却远远不同.

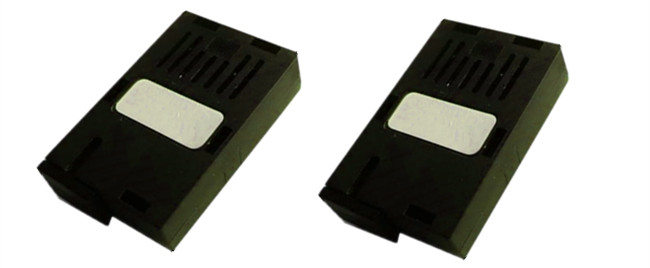

1*9不对称光模块主要侧重于单个光纤双向传播,单纤双向光模块更侧重于节省光纤资源
![1*9单纤双向光模块节省光纤资源](/uploads/allimg/170503/1-1F503232I4503.jpg)
单纤双向光模块介绍
光模块单纤双向我们称之为BiDi,这个就是一种利用WDM的光技术,同时发收两个不同方向的中心波长,用来实现一根光纤双向进行光信号的传播(传输).
一般情况下,我们使用的1*9光模块都是双纤,一个发射,一个接受,两个端口.
![单纤双向光模块](/uploads/allimg/170503/1-1F503232933239.jpg)
所以我们在设计1*9单纤双向光模块塑胶外壳的时候

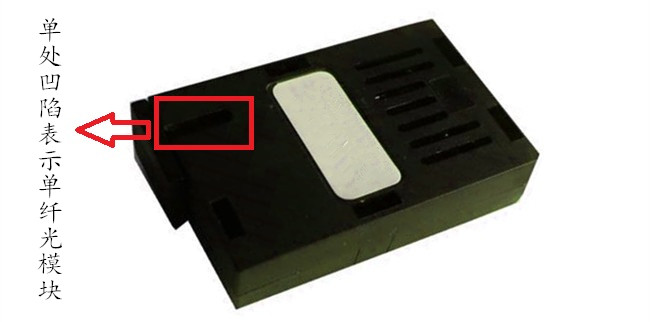

1:我们采用单个插孔,同时为了识别,单纤处进行凹陷处理
![1*9单纤双向光模块塑胶外壳单处凹陷表示单纤光模块](/uploads/allimg/170503/1-1F50323311I12.jpg)

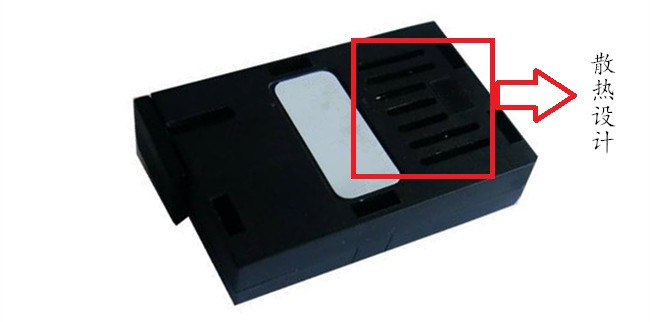

2:更容易散热,正反面同时进行开出7个长方形孔
![1*9单纤双向光模块塑胶外壳散热设计](/uploads/allimg/170503/1-1F503233451M0.jpg)

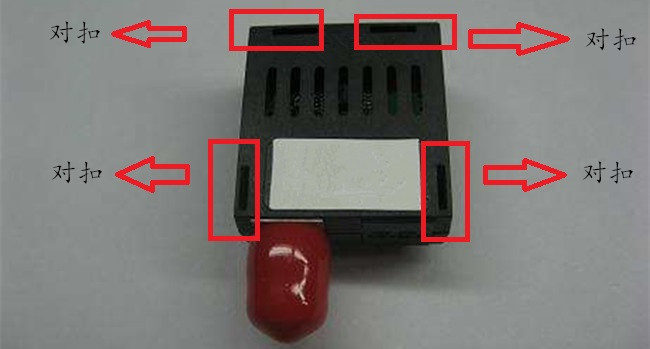

3:为了防止破坏,使用两面互扣式
![1*9单纤双向光模块塑胶外壳采用对扣方式进行保护光电转化](/uploads/allimg/170503/1-1F503234010403.jpg)

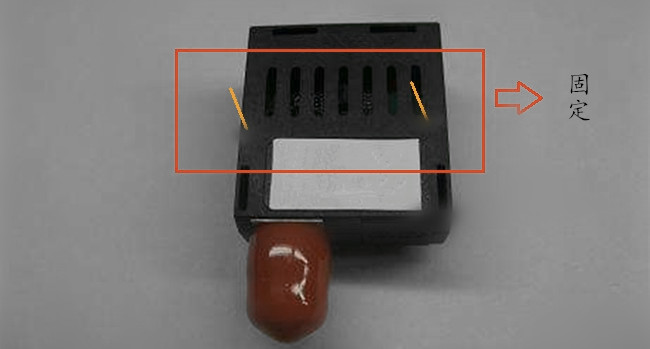

4:为了方便光模块的固定,我们采用两个顶针进行镶嵌到塑胶制品中
![1*9单纤双向光模块塑胶外壳采用顶针固定光模块](/uploads/allimg/170503/1-1F503234534162.jpg)

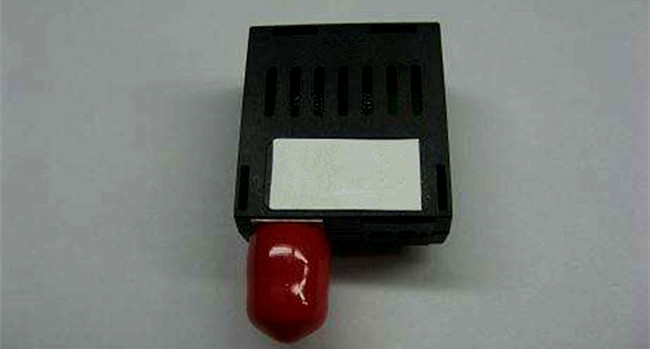

这样,我们的光模块塑胶制品就设计完成,如图
![1*9单纤双向光模块塑胶外壳](/uploads/allimg/170503/1-1F503234U1V6.jpg)
在这个单纤双向向光模块塑胶外壳中,针对塑料我们的选择也是把握几点
1:光模块一直处于光电信号转换中,会产生大量的热量,要求单纤双向光模块塑胶外壳需要有耐热的特性.
2:光模块主要为光电转换,防静电是一个必须的对塑胶外壳的要求,一般情况下要求达到碳纤增强防静电级别.
所以我们针对以上两个原因,我们选取的塑料为PEI塑料
PEI塑料介绍:
PEI塑料他是一种非常优良的平衡性塑料,通常会用在电子,航空以及电机等工业或消费电子中,常常我们还会使用PEI塑料用在传统的产品中或者光纤连接器,汽车领域等等.
PEI因具有高温不变形,有比较高的耐磨的特性,同时刚性也比较高,做出来的产品尺寸非常稳定,当PEI塑料中加入碳纤维,纤维或者其他填料,这样还可以增加改性

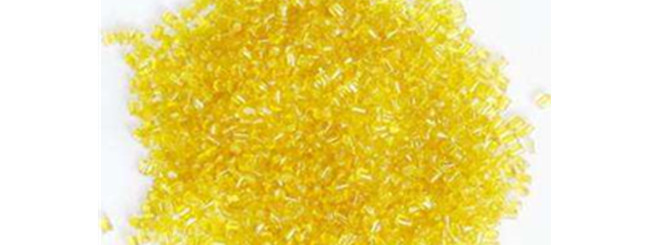

PEI塑料在做1*9单纤双向光模块塑胶外壳的时候,可以呈现不同的颜色供客户选择,客户的选择也多种多样,有PEI琥珀透明色,茶色透明,浅琥珀透明色,黑色,白色,灰色,红色,蓝色等等,可依据提供的样板进行任意搭配.
![PEI塑料](/uploads/allimg/170503/1-1F50323510VM.jpg)

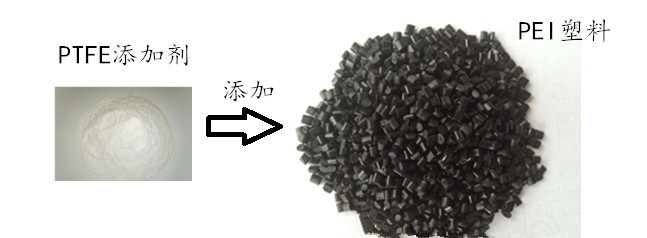

1*9单纤双向光模块塑胶外壳可根据PEI塑料进行改性
1:使用PEI+PTFE系列
2:PEI碳纤维增强系列
3:玻璃纤维增强系列
4:石墨+PEI系列
5:PEI+石墨+PTFE+玻纤系列
6:PEI超韧性系列
7:PEI防静电系列,抗静电极系列
8:PEI抗化学腐蚀系列
9:PEI导电剂系列
![PEI可根据添加剂改变性能](/uploads/allimg/170503/1-1F503235611N3.jpg)

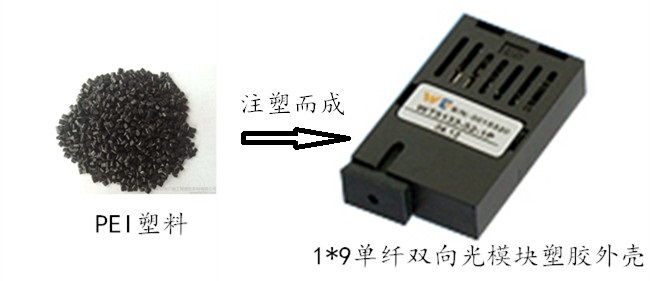

综上所述:1*9单纤双向光模块塑胶外壳(1*9外壳)可以使用PEI塑料进行制作,根据不同的客户要求,不同的模板,不同的欣赏眼光,进行制作不同颜色,不同的图案的光模块塑胶外壳.如果外壳性能不同,还可以根据塑料中添加剂进行改良.达到客户需要的要求.
![根据客户要求可定制PEI注塑成型光模块塑胶外壳](/uploads/allimg/170503/1-1F503235915132.jpg)
