遥控器外壳设计

作者:誉丰 阅读次数:6699次 发布时间:2017-10-29 17:16

文章概括: 誉丰塑胶制品厂提供遥控器塑胶外壳产品设计,首先介绍遥控器塑胶外壳设计,其实在介绍遥控器塑胶外壳设计要求,后续在详细解说遥控器形体设计,设计原理,和设计选材.

设计介绍

设计要求

遥控器塑胶外壳是一种以塑胶为主打的外壳,经过设计,再经过注塑,就可以得到大家想要的遥控器塑胶外壳,遥控器塑胶外壳因其需要手拿,所以设计为长方体,方便握在手心,因为需要调台,所以设计圆形按键,因为功能太多,所以按键设计较小.

遥控器塑胶外壳设计主要根据功能的不同,设计不同,大致可以分为按键发射红外线,和外观,这两种设计,按键有调台,调音量,调静音等,都需要根据按键的不同,发射红外的地方不同,设计就有所不同.

要求1:要求手指进行按键时不会触碰到其他按键,保持一定的距离;

要求2:红外线发射端在遥控器按键最前端,方便电视接受信号;

要求3:按键为橡胶,柔然度要达到30%以上;

要求4:遥控器塑胶外壳硬度要达到90%以上;

要求5:遥控器外壳尾部需要设计为防电磁设计;

要求6:要求放电池处需要有外盖,方便电池取换;

要求7:要求遥控器塑胶外壳上盖下盖结合是缝隙不能超过1mm.

遥控器想必大家都不陌生吧,生活中随处可见,而且无年龄段的都在用,遥控器的构造成分是:电路板,按键,外壳,加红外感应和电池。外壳大都是塑料材质制作,在塑料成分中制造出大批的遥控器,给人类带来了远距离的操作,缩短了时空距离,提高了工作效率,方便了人们生活。

接下来让大家跟上我们的脚步走进我们的遥控世界!

遥控器大的形体设计

(1).尺寸规划

家庭遥控器是男女老少都能接触到的物品,因此在设计上我们要求它宽度在2—5cm之间便于掌握,长度根据按键的多少与需求一般是不超过17cm。厚度在0.2——4cm之间。这些尺寸的大小是通过身体手掌大小而规定位的。像工程所用或其他专用是根据功能按键的需要所设计尺寸。

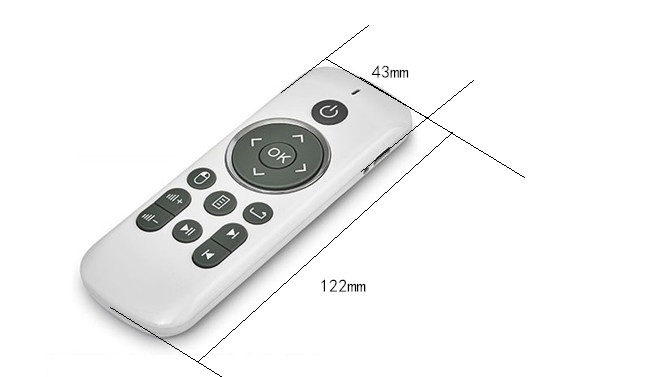

遥控器塑胶外壳尺寸设计

(2).外观设计及审美包装

遥控器外壳基本都是塑料制品,在外观设计上给我们带来了很大的便捷,因熟料材质柔韧性和可塑性强,便于我们任意形变设计,外形的形变设计,我们一般是在四边形的基础上进行形变。例如:

s外形,是通过长方形的两天侧棱进行塑型形变。

椭圆形,是通过通过四边形定位长宽高进行塑型形变等等,因此塑料的材质为造型设计提供了强有力的方便。

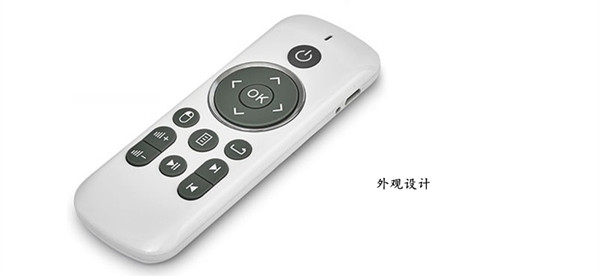

遥控器塑胶外壳外观设计

遥控器塑胶外壳选材理念

如今的遥控器不只是电池带动,然而充点式的也大往开来,在通电的同时为避免连电短路所带来不必要的伤害,我们选择塑料材质,熟料具有超长的绝缘行。可有效的防止电流外漏,击伤人体。在塑料密度上我们还可加上,让它具有防水功能。如家庭里有小孩子的,更要加强对电的妨害。如此同事家庭用电器我们基本以塑料材质做外壳,加上防止电流外漏的保护措施。

在外观设计中提到过塑料材质的 柔韧性,通过它的柔韧度我们可方便的设计出灵巧便于携带的体积个外形。同事当塑料冷却后它又有一定的抗击性。可防止无意中的摔坏,所以我们会选择PC塑料进行制作加工。

遥控器塑胶外壳选取原材料

按键的舒适性设计原理

(1).按键的形状

通过人体的指尖形状,确定按键的基本形状设计的最佳三种:

A,扁圆柱体形,圆柱顶面与指尖相识,可增加按键的舒适性。

B,扁椭圆柱形,椭圆形更加与指尖相识,增加了指尖的受力面积,减小压强。

C,方体形状,这一形状是相对较少的,

为了让他按起来舒服便捷,又在形体基础上加以变形,让它顶部有弧度的像里凹,为指尖鼓起地方留下存放空间,同样a,b两种形体也可如此变形,大大增加按键舒适效果。

(2).按键的大小设计原理

遥控器可说是不限年龄大小都可使用,为了大众性的需要统一规格为,圆形按键半径在0.2-0.5cm之间,方形按键长宽在0.3-1.5cm之间。

(3).按键的选材

塑料与橡胶最本质的区别在于塑料发生形变时塑性变形,而橡胶是弹性变形.换句话说,塑料变形后不容易恢复原状态,而橡胶相对来说就容易得多.塑料的弹性是很小的,因此我们选择橡胶材质。给人们带来方便轻快舒服的按动。

为了更加方便,我们还设计出触摸式按键。这时我们再一次选择了塑料 ,在触屏时,触摸键是在外壳表面,因此我们是选择熟塑胶。作为外壳来讲,绝缘,抗打击。这种塑料触屏具备耐用、轻薄特性。厚度可以仅是玻璃触屏的三分之二,重量则为五分之一。耐用而轻薄。

塑料在电器用材时是个宝,遥控器电路板的材质也非它莫属。它阻挡了电器短路连电问题等。

用智慧遥控世界,让其他在我们的掌控之下,用我们的设计和选材,带来你的快乐!

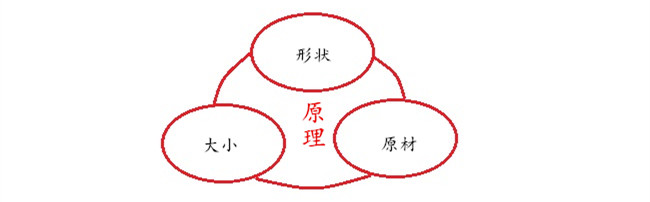

遥控器塑胶外壳按键设计原理
