塑胶制品的设计原理

作者:塑胶制品爱好者 阅读次数:4946次 发布时间:2017-04-21 16:07

文章概括: 誉丰塑胶制品厂提供塑胶制品设计原理,从11个方面设计进行说明,从塑胶制品的尺寸设计,精度设计,表面粗糙程度设计,脱模斜度设计,壁厚设计,加强筋设计,圆角设计,孔槽设计,支承面设计,嵌件设计设计,螺纹设计等11个方面说明,对初步了解塑胶制品设计有很大的帮助.

设计介绍

设计要求

通过塑胶制品的设计原理,进行设计要求的基本点确定,从12点进行说明,第一点:在尺寸设计要达到要求,第二点,精度要达到合理的范围之内,第三点:产品表面要进行防滑处理,第四点:塑胶在脱模的时候防止留下痕迹,第五点:壁厚度要在预定的范围.第六点:加强筋设计要适当.第七点:圆角设计要使产品更容易充模.第八点:塑胶孔槽设计要根据图纸保持一致.第九点:支承面设计要让受力均匀.第十点:嵌件设计要使产品能耐用.第十一点:螺纹设计要让产品更美观.

产品在设计过程中要有以下几点要求

1:实用性

2:易用性

3:达到产品的性能要求

4:需要做防滑设计

5:精度达到要求偏差之内

塑胶制品千千万,但是万变不离其宗,设计的不同,产品的多样,用料的不同,产品性能不同,但是总归一点,跟设计有关,设计的好坏,对产品命运拥有者举足轻重的地位.

很多时候大家都知道,三星电子的手机一直使用塑胶外壳,不断没有人怪罪,而且销量节节领先,在这个都最求金属质感的年代,怎样设计出来一款大家更喜爱的塑胶制品,也是难上加难,不仅仅要实用,更需要有创造性的思维,今天我们就不讲怎样去创造,就简单的讲讲塑胶制品的设计原理

塑胶制品设计

塑胶制品尺寸的选取

在塑胶制品选取上需要满足很多条件,

首当其冲的要说是满足安装要求以及客户的使用要求,

同时考虑到在注塑成型的时候塑料产品的流动性,尺寸大的产品需要流动性好一些,尺寸小的产品流动性就相对来说可以降低一些.

最后还有一个塑胶制品完成后,设备的性能,如散热,厚度等等等等都需要在设计中都能达到要求.

塑料制品尺寸设计

精度的要求

不同的产品,精度要求不同,如华为荣耀手机和百事可乐塑料瓶进行对比,荣耀手机对精度要求是非常的高,几个丝的错位将会导致自动打螺丝定位的不准,但是百事可乐罐就不同了,相差十多个丝完全就是非常好的产品,所以不同的塑胶制品对待精度的要求完全不同.不同的产品要求完全不同,但是从这么多年的加工中总结总计有以上三点:

1:塑胶模具在制造时候的精度

2:塑胶在加工的过程中使用的塑料颗粒

3:塑胶在制作做成中的生产工艺,以及工艺条件等

塑胶制品精度要求

塑胶制品表面的粗糙程度

塑胶制品的设计还和注塑模具表面的粗糙程度有决定性的关系.一般情况下,模具的粗糙程度相对与塑胶制品来说要降低很多,所以模具的表面一般会进行研磨抛光,这个动作一般情况是少不了的.通过这种方式,需要达到的模具型腔与型芯的表面的逛街度要一致Pa小于0.2um.

一般情况下而言,如果塑胶圈上面没有公差要求话,尺寸一般采用标准中的8级比较适合.

二般情况下:对孔类型的尺寸可以进行标正公差,轴类的各种尺寸可以进行标负公差.如果是遇上中心矩尺寸可以进行标正负公差.总体原则是配合部分尺寸要高于非配合的尺寸,主要的原因也不言而喻.

塑胶制品粗糙程度设计

脱模斜度在塑胶制品设计中的重要性

先说说,如果不注意脱模斜度会产生的影响.在塑胶制品设计中如果没有考虑到脱模,塑胶制品在生产冷却这个过程中会产品热胀冷缩现象,制品会发现有收缩痕迹,导致塑胶件紧抱模腔中的模芯和型腔中的突出部分,这些都是热胀冷缩所引起.这时候我们要想取出来生产出来的塑胶制品就相对来说比较困难了.如果这种情况发生,强行的去取出塑胶件会是塑胶制品表面出现问题,如出现擦分现象,拉毛现象.

遇到这些事情,我们在设计的时候就需要一个考虑倾斜度问题,我们需要考虑与脱模方向的平行的内外表面,通常我们会设置在1°——1°30`.设计的时候我们需要考虑型芯斜度,一般而言型芯斜度.比型腔的大一些,如果是型芯的程度越长,型腔的深度越大,这时候我们不能让斜度减少.

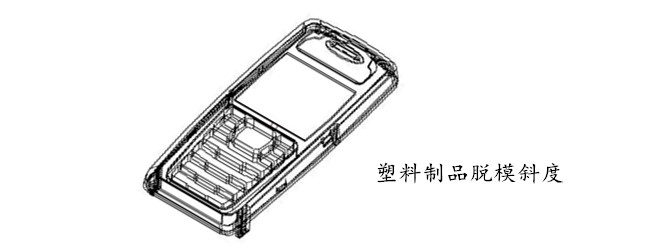

脱模斜度设计

设计中壁厚的设计

壁厚的设计跟塑料选取有一定的联系,塑胶制品的强度,还有他的刚度以及制品的结构特点都需要根据塑胶制品成型工艺的要求进行设定.

壁厚不足,很引起刚度的不足,同时也让强度产生不足.塑胶壁太薄,塑料在注塑的时候填充会比较困难,

壁厚过厚,第一就是效率低下,冷却时间会延长,还可能增加工艺难度,如生产中产生气泡,缩孔等,这时候壁厚一致性也有所欠缺,同时产生内应力,防止塑胶件出现变形的情况,更恶劣的时候塑胶件会开裂.

塑胶制品壁厚设计

设计中加强筋的设计

6.1:需要减少甚至要避免不必要的聚积的现象,尤其是局部聚积;

6.2:加强筋它的排名需要有一定的规则,在排列的时候需要顺着型腔排列,特别是需要了解注塑件时,要顺着型腔内部的流动方向;

6.3:中间的加强筋和外壁需要低于半毫米以上,这样的话支撑面就会变得平衡.

塑胶设计中圆角的设计

塑胶件的圆角或者圆弧都只是一个过渡的产品,主要是因为有以下几个原因,

第一,尖角处会产品会让应力比较集中.

第二:塑料在流动时候更容易充模.

第三:有利于注塑模具的寿命.

第四:塑胶件使用圆角方便过渡

塑胶制品圆角设计

孔槽在塑胶制品的中的设计

8.1:第一种设计方法设计时直接模塑出浅孔,方便成型后钻孔

8.2:第二种设计方法设计时模塑成盲孔后再钻孔

8.3:第三种设计方法设计时模型直接就模塑出来即可.

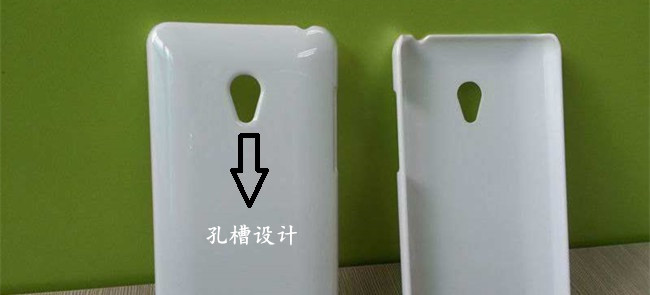

塑胶制品孔槽设计

支承面在塑胶制品中的设计

塑胶件在制作过程中,需要以边框,底脚作为支承面,很多人在设计过程中常常使用整个平面作为支承面,这种方法在我们设计中一般很少使用.

塑胶制品支承面设计

在设计中嵌件设计

在设计嵌件时,是为了更好增加制品整体的强度以及刚度,或者是某一部位的强度和刚度,在这样的情况下,我们可以在塑件内添加金属嵌件这种设计方案.有时候也会有文字图案设计,有以下几种方案

10.1:标志设计

10.2:花纹设计

10.3:凹凸纹设计

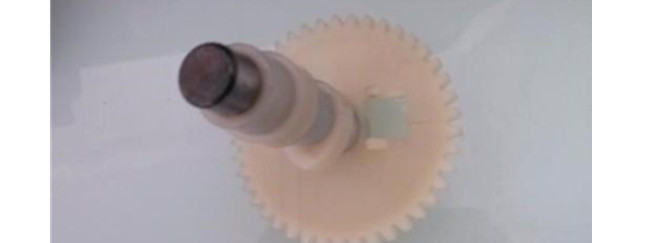

塑胶制品嵌件设计

设计中螺纹设计

在设计螺纹时,根据受力压力,一般情况下螺纹塑胶件的螺纹直接就用模塑成型出来就可以了,如果受力比较大的时候,需要采用金属螺纹嵌件设计来成型

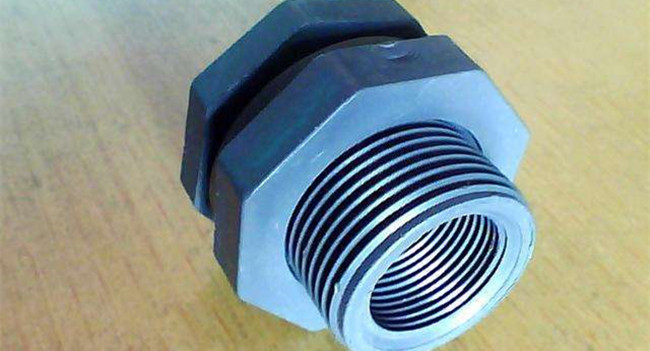

塑料螺纹设计
